Doorline Slim Dect 4 Adern / Türöffner und ext. Klingel

Hallo,
ich würde gerne die Doorline Slim Dect verbauen mit Türöffner und ext. Klingel habe äber nur 4 Drähte zur Verfügung.
Kann ich die Spannungsversorgung der Doorline benutzen um auch die Relaiskontakte damit zu versorgen.
Näturlich mit einem stärkerem 12V DC Trafo 2A.
Würde das funktionieren?
Meine Adern an der Sprechstelle: 4x von Trafo/ ext. Klingel und 2 Adern zu Türöffner

Status: Open Dez 27, 2018 - 09:34

DoorLine Türsprechanlagen > DoorLine Slim DECT

Kommentare (0) | Neuer Kommentar

Neuen Kommentar hinzufügen

Haben Sie die gleiche Frage? Dieser Frage folgen

Diese Frage beantworten Melden

4Antworten

Mitarbeiterantwort

Karl-Heinz W.

Dez 27, 2018 - 14:12

Hallo,

zu Ihrer Anfrage benötigen wir noch eine Information an welchem Router die Doorline Slim DECT betrieben werden soll. Die Doorline Slim DECT ist nur mit Routern kompatibel, die in der Kompatibilitätsliste grün angehakt sind. Sehen Sie hierzu den u.a. Link.

https://www.doorline-tuersprechanlage...

Wenn Sie einen kompatiblen Router haben sollten, benötigen Sie für Ihr Vorhaben 6 Kabeladern.
Sehen Sie hierzu den Anschluss- Plan auf Seite 19 der Bedienungsanleitung im Anhang.

Gruß
Karl-Heinz Witt
Service/Support

Bedienungsanleitung_.pdf

Melden

Kommentare (0) | Neuer Kommentar

Neuen Kommentar hinzufügen

Antworten

Rettel

Dez 27, 2018 - 14:30

Hallo,

ich habe eine FritzBox 7590, die Türsprechstelle müsste mit einm AVM Dect Repaeter mit der FritzBox verbunden werden.
6 Adern sind vorhanden, aber zwei Adern gehen nur direkt zu dem Türöffner und 4 Adern zum Klingeltrafo mit der daneben verbauten
Türklingel welche auch weiter verwendet werden sollte.
Ich muss also die gleiche Stromversorgung für die Sprechstelle und den Türöffner verwenden, das sollte doch klappen ?

Gruß

Melden

Kommentare (0) | Neuer Kommentar

Neuen Kommentar hinzufügen

Karl-Heinz W.

Dez 28, 2018 - 02:27

Hallo,

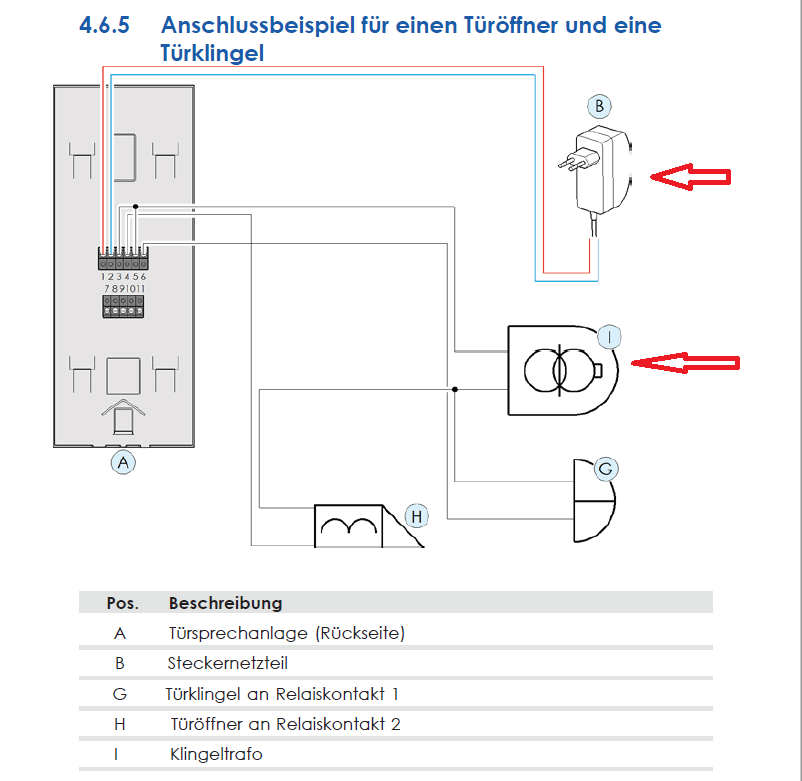

Nein, die Doorline Slim DECT muss mit dem mitgelieferten stabilisierten Betriebsnetzteil betrieben werden. der Trafo für die ext. Klingeln und Türöffner sind separat und in Reihe zu den Schaltkontakten geschaltet. Sehen Sie hierzu das Bild im Anhang.

Pos. B ist das mitgelieferte Betriebsnetzteil
Pos. I ist der 12Volt Trafo für Türöffner und ext. 12VAC Klingel

Gruß
Karl-Heinz Witt
Service/Support


Melden

Kommentare (0) | Neuer Kommentar

Neuen Kommentar hinzufügen

Rettel

Dez 28, 2018 - 03:14

Hallo,

das mitgelieferte Netzteil kommt nicht in Frage, da ich keine Steckdose vorhanden ist und ich im UV keine Platz dafür habe,
wenn es mit einem Hutschienentrafo nicht funktioniert muss ich mich nach was anderem umsehen.

Trotzdem Danke !

Gruß
