DoorLine Slim DECT - Türöffner direkt anschließen?

Question

tzimmermann

DoorLine Slim DECT - Türöffner direkt anschließen?

Guten Tag,

seit einigen Tagen bin ich im Besitz einer "DoorLine Slim DECT" und möchte gerne den vorhandenen Türöffner anschließen.

Kann dieser direkt an die DoorLine Slim DECT angeschlossen werden bzw. benötige ich zusätzliche Bauteile?

Für hilfreiche Antworten vielen Dank im Voraus.

Beste Grüße

T. Zimmermann

Status: Open Okt 30, 2018 - 04:26

DoorLine Türsprechanlagen > DoorLine Slim DECT

Kommentare (0) | Neuer Kommentar

Haben Sie die gleiche Frage? Dieser Frage folgen

Diese Frage beantworten Melden

6Antworten

Mitarbeiterantwort

Karl-Heinz W.

Okt 30, 2018 - 06:35

Hallo,

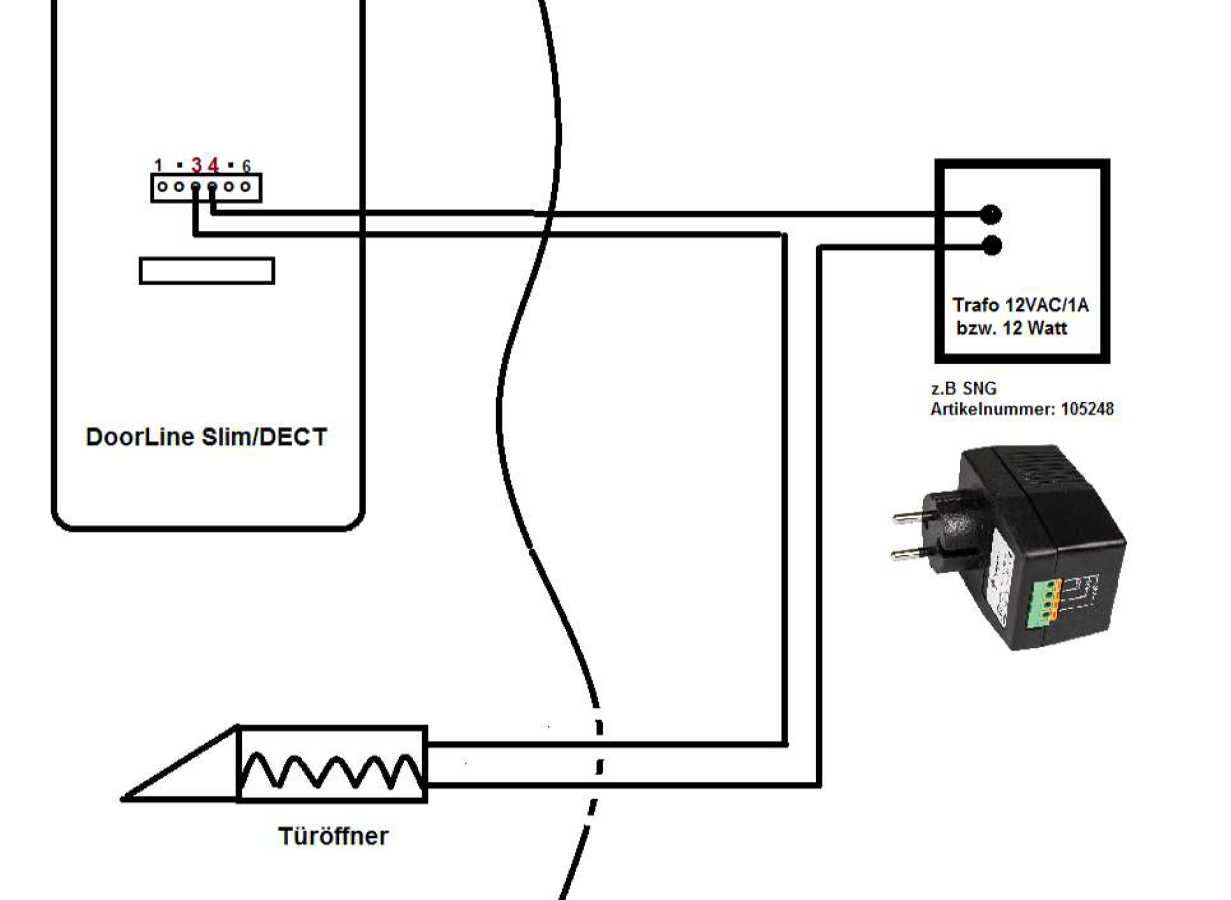

nein, den Türöffner kann man nicht direkt an der Doorline Slim DECT anschließen, da dieser Relaiskontakt 2 an Anschluss 3+4 ein potentialfreier Schaltkontakt ist und keine Türöffnerspannung liefert. Der Türöffner muss in Reihe mit einem Türöffner- Trafo an Anschluss 3+4 der Doorline Slim DECT geschaltet werden. Sehen Sie hierzu die Zeichnung im Anhang.

Gruß
Karl-Heinz Witt
Service/Support

DL-Slim-DECT-Türöffn.pdf

0

Melden

Kommentare (1) | Neuer Kommentar

Antworten

Karl-Heinz W.

Nov 02, 2018 - 05:33

Hallo,

ohaaa! Ich habe nun eine Bildschirm- Kopie angefügt. Siehe auch Anhang.

Gruß
Karl-Heinz Witt
Service/Support


0

Melden

Kommentare (2) | Neuer Kommentar

FelixNik

Mrz 14, 2019 - 05:49

Hallo Herr Witt,
gibt es für den Anschluss des Türöffners(Trafo) auch ein Teil für die Montage auf der Hutschiene?
Vielen Dank.

0

Melden

Kommentare (2) | Neuer Kommentar

Karl-Heinz W.

Jun 22, 2020 - 19:25

Hallo Herr Weber,

leider steht kurzfristig keine Zeichnung speziell für die SB442 zur Verfügung.

Es ist aber ganz einfach. Was an der Doorline an Anschluss 3+4 angeschlossen ist, wird bei der SB442 an Anschluss 14+15 der Switchbox SB442 angeschlossen. Sehen Sie hierzu den Anschluss- Plan SB442 im Anhang.

Gruß
Karl-Heinz Witt
Service | Support

Bedienungsanleitung_.pdf

0

Melden

Kommentare (0) | Neuer Kommentar

Evi122

Mrz 26, 2023 - 20:00

Habe dasselbe Problem weiß aber nicht genau wie ich es verkabeln soll... habe einen trafo und + an die slim und - am türöffner ist das denn so richtig ? Funktionieren tut es nämlich nicht

0

Melden

Kommentare (1) | Neuer Kommentar

Evi122

Mrz 27, 2023 - 08:20

Die doorline hängt an ihrem Netzteil im Keller. Der Türöffner hängt am alten Trafo der T-Mobile Doorline (4 Adern) Der Trafo ist der Terraneo TE1218 Oder brauche ich einen anderen Trafo?
Ich habe nicht wirklich Kenntnisse der ganzen Elektronik, ich habe mich nur selber dem ganzen Kabel Salat angenommen da keiner die Verkabelung kennt und überall waren kabel.
Früher lief die alte Doorline wohl über die Nfn Dose ist eben auch schon 30 Jahre her und die Elektriker die ich bisher hier hatte wollen alle neue Kabel ziehen und die alten gelegten nicht benutzen ist ja zu aufwendig wenn man nicht weiß wie die Kabel laufen...

0

Melden

Kommentare (4) | Neuer Kommentar

Diese Frage beantworten

Teilen Sie Ihre eigenen Erfahrungen und Ihr Fachwissen

Wir stellen sicher, dass jede Frage von den besten Leuten mit dem entsprechenden Fachwissen und der entsprechenden Erfahrung beantwortet wird. Die besten Antworten berücksichtigen mehrere Perspektiven. Verfügen Sie über das entsprechende Fachwissen oder die entsprechende Erfahrung, um Ihre Antwort auf eine dieser häufig gestellten Fragen beizutragen?

Das PDF-Dokument kann nicht geöffnet werden, es wird stattdessen ein html Quellcode angezeigt
Ich habe den Türöffner genauso angeschlossen, dieser wird aber dann beim Klingeln schon angesteuert. Beim öffnen über Telefon passiert nichts.
Hallo,

der Türöffner- Anschluss bei der Doorline Slim DECT ist 3+4 Wenn der Türöffner an 5+6 angeschlossen wurden reagiert dieser beim Betätigen der Klingeltasten.

Gruß
Karl-Heinz Witt
Service | Support
Hallo Herr Zimmerman,

leider führen wir keinen Türöffner-Trafo für die Hutschienen- Montage. Sie können für den TÖ jeden handelsüblichen Hutschienen- Trafo mit12AC/1A bzw. 12~ 1A/12Watt für den Türöffner verwenden.

Gruß
Karl-Heinz Witt
Service | Support
Hallo Herr Witt, ich habe dasselbe "Problem".
Und bin wohl als Laie ganz schwer von Begriff ;-(
Könnten Sie bitte in den Plan oben auch die Switchbox einzeichnen. Also Slim DECT + Türöffner + Türöffner-Trafo + SwitchBox SB-442?
Wäre genial. Danke schon mal
Herzliche Grüße

Klaus Weber
Hallo,

der Türöffner benötigt seinen eigenen Türöffner-Trafo in einer Reihenschaltung wie oben in der Zeichnung zu sehen ist. Der Türöffner darf auf keinen Fall mit dem Betriebsnetzteil der Doorline betrieben werden.

Gruß
Karl-Heinz Witt
Service | Support
Hallo,

lt. Beschreibung handelt es sich um einen Wechselspannungs-Trafo 12VAC/18VA und kann in einer Rehenschaltung mit einem Türöffner betrieben werden.

Gruß
Karl-Heinz Witt
Service | Support
Okay vielleicht können sie mir ja beantworten wie der trafo angeschlossen sein muss ich habe es so gelassen wie die doorline vorher betrieben worden ist. Welche der 2 Farben muss denn direkt an den türöffner und welche an die doorline slim

https://ibb.co/nMyd44s
Der Trafo und die Verkabelung funktionieren ja nur dass sie auf die Tmobile doorline dauerstrom auf den türöffner gegeben haben
Hallo,

das können Sie so nicht 1:1 von der vorhergehenden Telekom Doorline übernehmen. Es ist eine komplette Schaltungsänderung mit potentialfreien Schaltkontakte dringen zu beachten! Bitte setzen Sie sich mit unserem technischen Support unter 07951-4889200 in Verbindung

Gruß
Karl-Heinz Witt
Service | Support
